  • 満空混閉表示灯 　
    【販売終了】
    駐車場・駐輪場用の小型LED表示器です。
    従来の「満空」以外に「P」「混」「閉」など様々な駐車場・駐輪場のご利用状況に合ったLED表示を変えられます。高視野角型チップLED搭載、3段階減光機能付き４色満空混閉表示灯になります。基板DIPスイッチにより25パターンの基本文字・記号が点滅または、矢印スクロールを選択でき駐車場利用者様の誘導に効果的です。
仕様（満空基板1枚/片面）
品番 LEDMANKON-W-YOKO(満空混閉表示灯-両面横タイプ)
LEDMANKON-S-SINGLE(満空混閉表示灯-片面壁付タイプ)
本体 満空ホルダーSECC CF(六価クロムフリー材）
現行LED満空灯本体共通
表示面 満空カバー耐候性ポリカーボネイト
消費電力 平均7.5W（最大11W）
電源 AC100V 50/60Hz
LED 発行波長　赤630nm　緑520nm　青467nm

■点滅ドット数

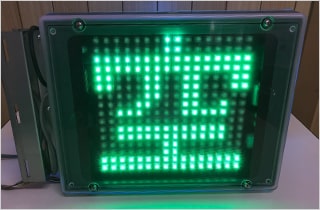

空　緑　128dots

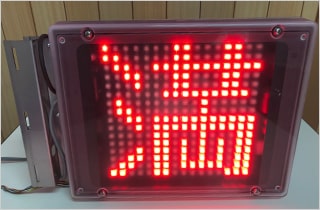

満　赤　121dots

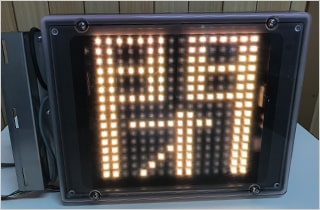

閉　オレンジ　137dots
閉　オレンジ　118dots
輝度半値角 水平方向　±60°　視野角120°
制御 1チップマイコン内蔵　RGB各8bit 制御
減光 基板面入光の明るさに応じて点灯輝度を±30％変化
使用イメージ
  • 単体使用

    既存駐車場や駐輪場において情報の明瞭化を目的とした追加設置などに効果的

  • 自立看板内臓

    大型駐車場や駐輪場などの自立満空サインにも応用が可能になります。よりフレキシブルな生の情報を表示可能

満空混閉+追加文字（点滅/スクロール）パターン

MODE SW 表示内容
（表示色固定）		 表示文字
0000 0000 空（緑）
満（赤）
混（オ）
閉（オ）
0000 0001 空（白）
満（赤）
混（オ）
閉（オ）

「満・空・混・閉」+点滅文字

MODE SW 表示内容 点滅表示形態
10h
0001 0000
30h
0011 0000		 自転車ロゴ
11h
0001 0001
31h
0011 0001		 自転
12h
0001 0010
32h
0011 0010		 原付ロゴ
13h
0001 0011
33h
0011 0011		 原付
14h
0001 0100
34h
0011 0100		 バイクロゴ
15h
0001 0101
35h
0011 0101		 自二
16h
0001 0110
36h
0011 0110		 バイク
17h
0001 0111
37h
0011 0111		 P
20h
0010 0000
40h
0100 0001		 50cc～
21h
0010 0001
41h
0100 0001		 ～125cc
22h
0010 0010
42h
0100 0010		 125cc～
23h
0010 0011
43h
0100 0011		 B3
24h
0010 0100
44h
0010 0100		 B2
MODE SW 表示内容 点滅表示形態
18h
0001 1000
38h
0011 1000		 ミニバイク
19h
0001 1001
39h
0011 1001		 →（右向き）
1Ah
0001 1010
3Ah
0011 1010		 miniBIKE
1Bh
0001 1011
3Bh
0011 1011		 ←（左向き）
1Ch
0001 1100
3Ch
0011 1100		 野外
1Dh
0001 1101
3Dh
0011 1101		 屋内
1Eh
0001 1110
3Eh
0011 1110		 屋上
1Fh
0001 1111
3Fh
0011 1111		 ～50cc
25h
0010 0101
45h
0100 0101		 RF
26h
0010 0110
46h
0100 0110		 1F
27h
0010 0111
47h
0100 0111		 2F
28h
0010 1000
48h
0100 1000		 3F

「満・空・混・閉」+スクロール文字

MODE SW 表示内容 スクロール表示形態
0110 0100 →（右向き）
0110 0101 ←（左向き）
